Sistema de Proteção contra Descargas Atmosféricas conforme NBR 5419 — projeto, instalação, medição de resistência de aterramento, laudo, ART e manutenção anual obrigatória.
SPDA — Sistema de Proteção contra Descargas Atmosféricas — é o conjunto integrado de captores, descidas, aterramento e equipotencialização que conduz com segurança a corrente de uma descarga atmosférica (raio) do ponto de impacto até a terra, sem que a edificação ou seus ocupantes sofram dano. A norma central é a NBR 5419:2015 (partes 1 a 4), que define análise de risco (parte 2), gestão do sistema (parte 1), instalação dos componentes (parte 3) e proteção contra surtos elétricos (parte 4). Em edificações onde a análise indica risco acima dos limites toleráveis, o SPDA é obrigatório — e a NBR 5419-3 torna a inspeção e manutenção anual igualmente obrigatórias.
A maior parte dos condomínios brasileiros tem SPDA instalado há décadas mas nunca inspecionado — captores corroídos, descidas interrompidas por reformas, aterramento com resistência muito acima do limite (10 Ω). Em prédios em zonas de alta incidência atmosférica (Sudeste, Sul, parte do Centro-Oeste), uma descarga em sistema comprometido pode causar danos catastróficos: incêndio elétrico, queima generalizada de eletrônicos, ferimento de pessoas. A Hook trabalha tanto em obras novas (projeto + instalação) quanto em prédios existentes (laudo de adequação + inspeção anual + manutenção de não-conformidades).
Diferencial técnico Hook: inspeção dos captores e descidas com drone quando o acesso é difícil (coberturas altas, edifícios sem ancoragem para rapel) — mapeia a integridade visual da malha condutora antes do diagnóstico em altura. Materiais conforme NBR 5419-3 (cobre, alumínio ou aço inox dependendo do projeto), conectores certificados, medição da resistência de aterramento com instrumento calibrado (terrômetro tipo Megger) e ART de engenheiro civil ou eletricista registrada no CREA. Visita técnica preliminar gratuita.
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Para prédio com SPDA já instalado — vistoria visual em cobertura (com drone quando necessário), medição da resistência de aterramento, verificação da continuidade das descidas, identificação de não-conformidades, laudo técnico e ART. Inclui pequenos reparos pontuais (conectores, fixações, identificação).
Indicada para: Condomínios e edifícios comerciais com SPDA existente — inspeção anual obrigatória NBR 5419-3.
Para obra nova ou retrofit total — análise de risco conforme NBR 5419-2, projeto técnico (Franklin / gaiola Faraday / híbrido conforme o caso), dimensionamento dos captores e descidas, projeto de aterramento, instalação certificada e laudo de comissionamento.
Indicada para: Obras novas, edifícios sem SPDA, retrofit pesado que reconfigura cobertura ou altura.
Pacote completo — SPDA externo (Franklin/Faraday) + SPDA interno (DPS — Dispositivos de Proteção contra Surtos conforme NBR 5419-4) protegendo quadros elétricos, equipamentos sensíveis, racks de TI e sistemas de telecom. Ideal para data centers, hospitais e indústrias críticas.
Indicada para: Infraestrutura crítica, ativos de alta sensibilidade eletrônica, instalações em zona de alta incidência.
Os componentes do SPDA são definidos pela NBR 5419-3. A Hook usa materiais certificados e conectores de fabricantes consagrados — para sistemas que tem que funcionar UMA vez, não há margem para improviso.
Captores Franklin (haste)
Modelo clássico, ponto único elevado — adequado para coberturas pequenas e médias
Gaiola de Faraday (malha)
Malha condutora cobrindo toda a cobertura — adequada para edifícios grandes ou complexos
Descidas
Condutores de cobre nu ou alumínio conectando captor à malha de aterramento
Aterramento (malha)
Eletrodos enterrados conectados em circuito fechado — resistência alvo ≤ 10 Ω
Caixa de inspeção / equalização
Ponto de medição da resistência de aterramento, acessível para inspeção anual

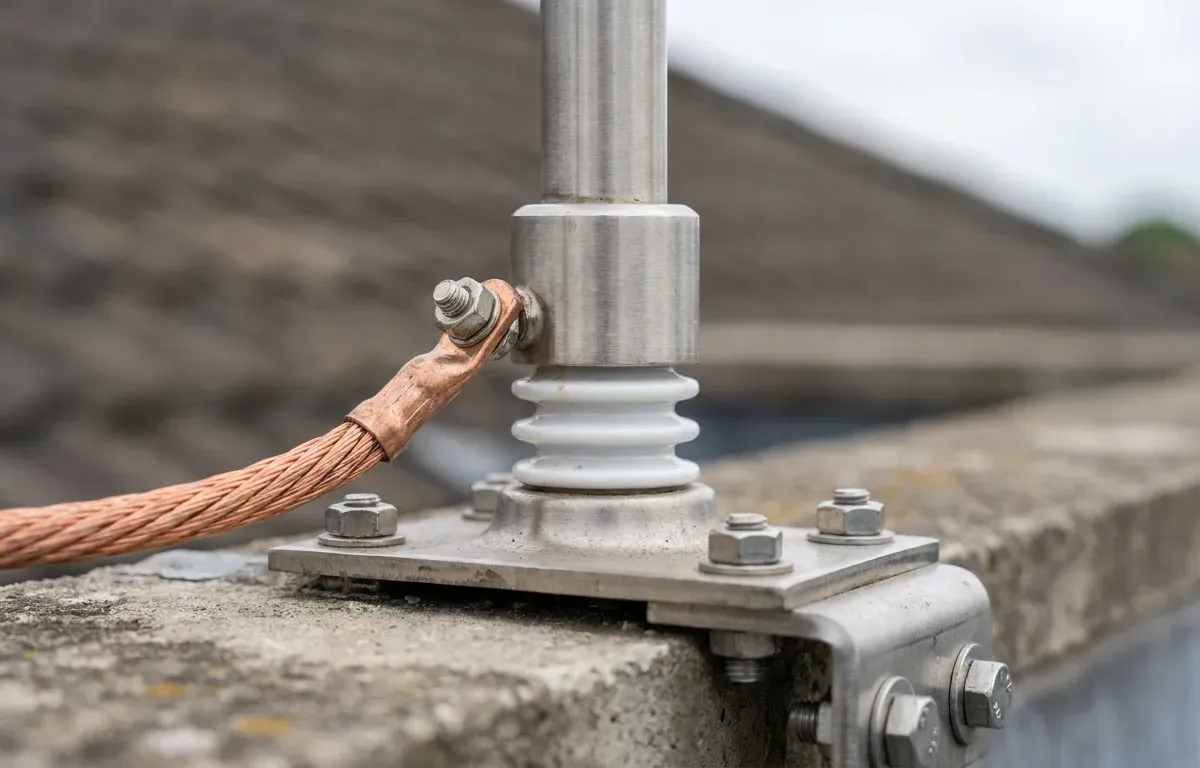

Conectores certificados
Conectores parafusados ou exotérmicos (cadweld) conforme projeto
DPS — Dispositivos de Proteção contra Surtos
SPDA interno conforme NBR 5419-4 — protege quadros elétricos e equipamentos sensíveis
Equipotencialização
Conexão entre SPDA e demais sistemas metálicos (encanamento, estrutura, dutos)
Identificação normativa
Placa indicando data da instalação, próxima inspeção e responsável técnico
Cabeamento e fixações
Suportes em aço inox ou alumínio, isoladores cerâmicos onde necessário
Equipe Hook coordenada por engenheiro civil ou eletricista com ART do CREA, certificada em NR-10 (para componentes elétricos) e NR-35 (para acesso em altura). Visita técnica preliminar gratuita, inclusive com drone para captores em coberturas inacessíveis.
Inspeção visual do SPDA existente (ou levantamento do projeto em obra nova), drone para captores e descidas em alturas elevadas, análise documental disponível (laudos anteriores, projetos). Recomendação técnica do nível adequado.
Cálculo conforme NBR 5419-2 — densidade de descargas atmosféricas da região, área de exposição equivalente, classes de risco. Definição do tipo de SPDA (Franklin, Faraday, híbrido) e do nível de proteção (I a IV). Projeto detalhado com croqui.
Em obra nova: instalação completa conforme projeto. Em prédio existente: reparo de não-conformidades, substituição de componentes corroídos, adequação do aterramento se necessário. Equipe certificada com EPI completo e Seguro Obra incluso.
Medição da resistência de aterramento com terrômetro calibrado (alvo ≤ 10 Ω), verificação da continuidade elétrica das descidas com micro-ohmímetro, registro fotográfico ponto a ponto. Pontos não conformes são corrigidos antes do laudo final.
Laudo técnico de comissionamento conforme NBR 5419, ART registrada no CREA, placa de identificação na caixa de inspeção e plano de inspeção anual entregue ao gestor predial (obrigatório pela NBR 5419-3).
Visita técnica e orçamento sem custo · resposta em até 48h.
Documentação técnica completa para apresentação à seguradora, fiscalização da prefeitura, condomínio e em ações jurídicas relacionadas a sinistros elétricos.
Sistema SPDA instalado e certificado (Franklin, Faraday ou híbrido)
ART do engenheiro responsável registrada no CREA
Laudo técnico de comissionamento conforme NBR 5419
Relatório de medição da resistência de aterramento
Croqui georreferenciado dos captores, descidas e aterramento
Plano de inspeção e manutenção anual
Placa de identificação na caixa de inspeção
DPS instalados nos quadros elétricos (quando contratado)
Orçamento sob consulta. Visita preliminar e diagnóstico inicial sem custo.
Prazo típico: 3 a 30 dias úteis
Base conceitual e organização do conjunto NBR 5419 (4 partes).
Critérios de análise de risco — densidade de descargas, área de exposição, classes de risco, nível de proteção (I a IV).
Detalhamento técnico dos componentes (captores, descidas, aterramento), instalação e manutenção anual obrigatória.
Define DPS (Dispositivos de Proteção contra Surtos) e equipotencialização para proteger equipamentos sensíveis.
Aplicável aos componentes elétricos do SPDA e aos serviços em instalações com risco elétrico.
Base legal da NR-10 e NR-35 sob a Lei 6.514/1977.
A Hook atua exclusivamente com engenheiro civil responsável, ART vinculada a cada projeto, olhais em INOX 316 de fabricação própria e teste de arrancamento em 100% dos pontos. É o que separa um sistema certificado de uma improvisação que coloca a vida do trabalhador em risco.
Engenheiro civil responsável com ART do CREA-SP em cada projeto
Olhais de fabricação própria em INOX 316 (AISI 316) com ensaio de tração em laboratório de referência (Falcão Bauer)
Teste de arrancamento em 100% dos pontos (a 1,5x a carga de projeto)
Equipe certificada em NR-6, NR-18 e NR-35, com Seguro Obra e Seguro de Vida
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
Atendimento direto em São Paulo e Grande SP; outras capitais e regiões mediante cotação. Prioridade para zonas de alta incidência atmosférica (Sudeste, Sul, parte do CO).
