Pontos de ancoragem em lajes de concreto armado — química (resina epóxi) ou mecânica, com análise estrutural prévia, teste de arrancamento em 100% dos pontos e ART.
A ancoragem em laje de concreto é o cenário mais frequente em edificações prediais brasileiras: laje técnica de cobertura, terraço, marquise, viga estrutural exposta. O substrato (concreto armado, geralmente protendido em obras mais recentes) tem propriedades técnicas que precisam ser respeitadas no projeto da ancoragem — fck mínimo, profundidade de embutimento, distância das armaduras, possível presença de manta asfáltica ou impermeabilização.
A Hook executa três técnicas em laje conforme o caso: ancoragem química (chumbador químico certificado ETA injetado no furo, distribuição uniforme de carga, com variantes para concreto fissurado e aplicação subaquática), ancoragem mecânica (chumbador de expansão por torque controlado, indicado para concreto não fissurado de fck ≥25 MPa) e solução híbrida (química + mecânica) em pontos críticos. Em todos os casos, os olhais de fabricação própria em AISI 316 completam o sistema, com ensaio de tração de cada lote em Falcão Bauer e outros laboratórios credenciados.
Cada projeto inclui análise estrutural prévia conforme NBR 6118, dimensionamento individual dos chumbadores para carga aplicada de 1500 kgf, teste de arrancamento em 100% dos pontos com instrumentação calibrada e a 1,5x a carga de projeto (2250 kgf), ART do engenheiro civil registrada no CREA-SP, Seguro Obra para o contratante e Seguro de Vida vinculado a cada profissional da equipe. Integra com ancoragem predial (sistema completo de fachada+cobertura), linha de vida horizontal (quando o trabalhador precisa circular sobre a laje) e inspeção técnica periódica anual.
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Chumbador de expansão por torque controlado, em concreto não fissurado de fck ≥25 MPa. Aplicação rápida, sem tempo de cura. Olhal Hook INOX 316, teste de carga em 100% dos pontos.
Indicada para: Concreto novo em bom estado, fck verificado, ambiente sem agressividade extrema.
Chumbador químico certificado ETA (European Technical Approval), com laudo individual por lote e variantes validadas para concreto fissurado, úmido ou aplicação subaquática. Tempo de cura conforme manual, distribuição uniforme de carga, ideal para concreto fissurado ou de menor fck.
Indicada para: Concreto antigo, fissurado, fck duvidoso, ambiente agressivo, cargas pontuais elevadas.
Combinação química + mecânica em pontos críticos, com eventual reforço estrutural pontual da laje (em estruturas com 30+ anos ou patologia identificada). Análise NBR 6118 detalhada, ART específica de reforço quando aplicável.
Indicada para: Lajes antigas com carbonatação, lajes finas com baixa cobertura de armadura, edifícios em retrofit pesado.
Cada componente do sistema entra na obra com rastreabilidade — olhal fabricado pela Hook, resina/chumbador certificado por lote, ferramenta de teste calibrada.

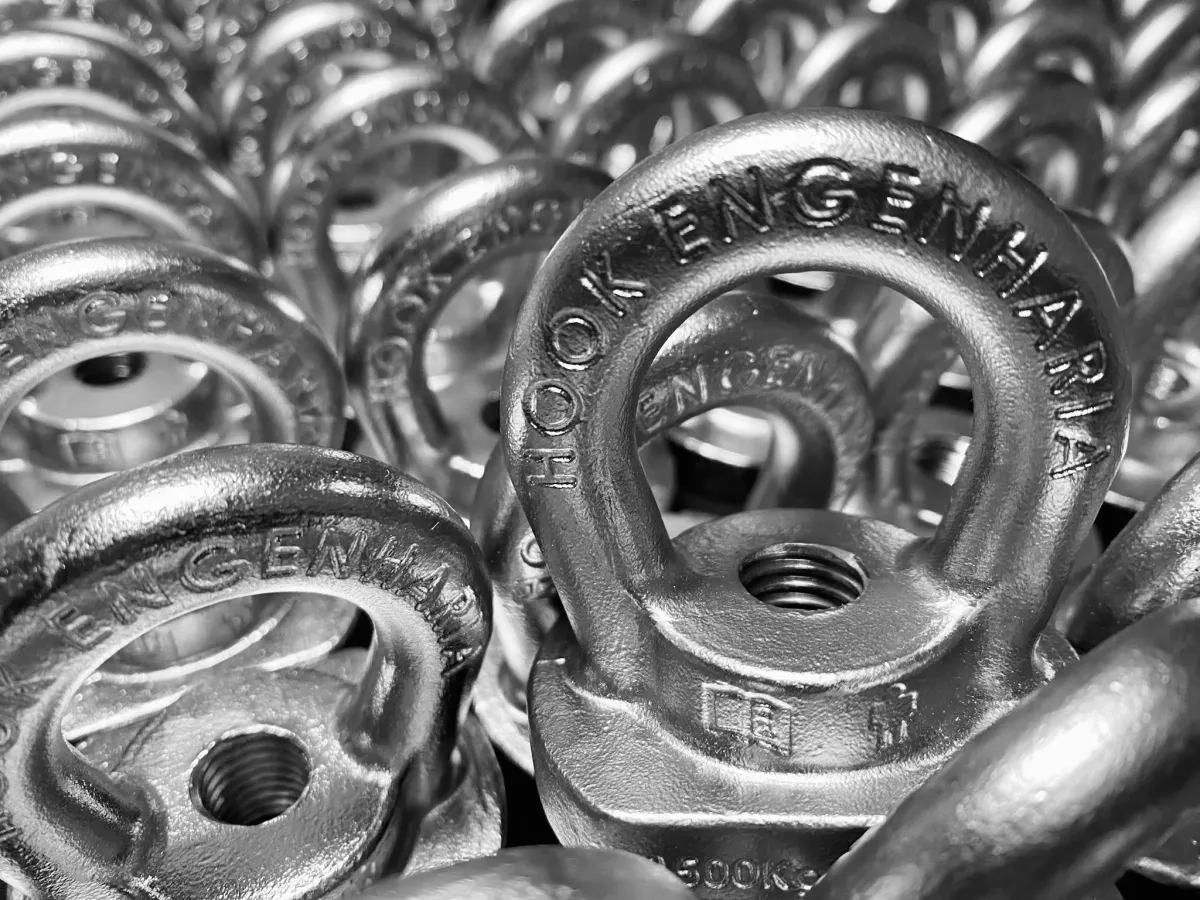

Olhais Hook em AISI 316
Fabricação própria, soldagem TIG certificada, ensaio de tração em Falcão Bauer
Chumbador químico certificado ETA — uso geral
Padrão técnico para concreto fissurado, com certificado ETA e validade do lote verificada
Chumbador químico certificado ETA — uso úmido / subaquático
Variante validada para concreto úmido e aplicação subaquática, escolhida por condição da obra
Chumbadores mecânicos de expansão certificados
Expansão controlada, indicado em concreto não fissurado fck ≥25 MPa
Barras roscadas em INOX 316 com laudo
Cada lote com laudo individual de tração e composição química
Furadeira com aspiração integrada
Limpeza completa do furo é etapa crítica para aderência da química
Dinamômetro hidráulico calibrado
Para teste de arrancamento a 2250 kgf (1,5x carga de projeto)
Análise estrutural prévia
NBR 6118 — verificação de fck, cobrimento de armadura, presença de fissuras
Cinco etapas coordenadas por engenheiro civil com ART do CREA-SP, equipe certificada NR-6, NR-18 e NR-35. Visita técnica preliminar gratuita.
Vistoria visual da laje (sinais de carbonatação, fissuras, manta asfáltica, equipamentos elevados), identificação do tipo construtivo (laje maciça, nervurada, alveolar), análise documental (projeto estrutural, ARTs anteriores).
Definição entre química, mecânica ou híbrida baseado em fck, idade, agressividade e cargas. Dimensionamento conforme NBR 16325-1 e NBR 6118. Especificação de material em INOX 316.
Furação no diâmetro especificado, limpeza completa (escova de aço + soprador + ar comprimido) — etapa crítica para aderência da química. Em cobertura com manta, atravessamento com flange estanque.

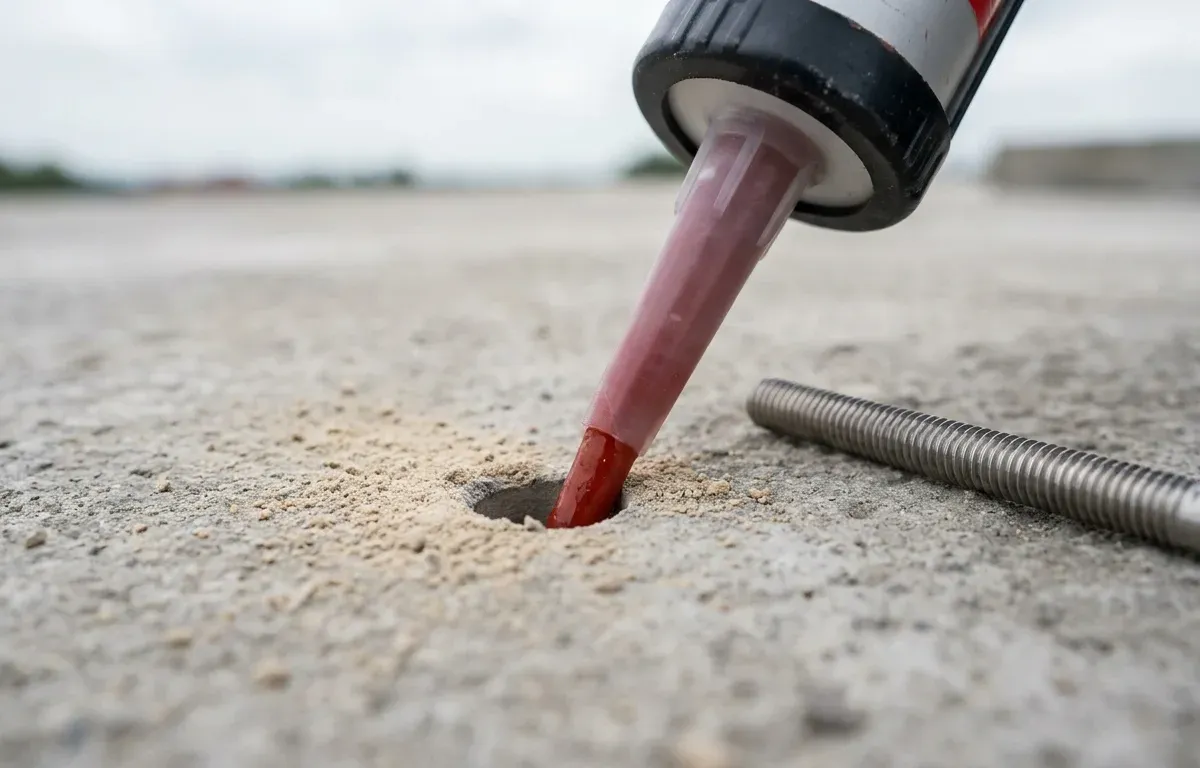

Em química: injeção da resina (manual ou pistola), inserção do olhal/barra com torque inicial, espera do tempo de cura conforme manual (varia com temperatura). Em mecânica: instalação do chumbador com torque calibrado.
Teste de arrancamento em 100% dos pontos com dinamômetro calibrado a 2250 kgf, registro fotográfico georreferenciado, etiqueta INOX gravada com capacidade e data, ART registrada no CREA.
Visita técnica e orçamento sem custo · resposta em até 48h.
Pacote técnico completo para apresentação ao MTE, fiscalização, seguradora e gestor predial.
Sistema de ancoragem instalado e testado em laje
ART do engenheiro responsável registrada no CREA-SP
Laudo técnico conforme NBR 16325-1 com análise NBR 6118
Memorial descritivo com posicionamento, cargas e método
Relatório do teste de arrancamento (100% dos pontos)
Laudo individual da resina química (quando aplicável)
Croqui georreferenciado da laje com pontos identificados
Plano de inspeção periódica anual
Orçamento sob consulta. Visita preliminar e análise estrutural inicial sem custo.
Prazo típico: 3 a 12 dias úteis
Aplica-se ao uso operacional do sistema instalado em laje.
Critérios técnicos para os pontos individuais de ancoragem em laje.
Base de análise estrutural do concreto que recebe a ancoragem — fck, cobrimento, carbonatação.
Certificação internacional do fabricante para condições de aplicação, cura, capacidade e durabilidade. Cada chumbador químico usado pela Hook é coberto por ETA específica para a condição da obra.
Aplicável em ancoragens executadas em fase de obra.
A Hook atua exclusivamente com engenheiro civil responsável, ART vinculada a cada projeto, olhais em INOX 316 de fabricação própria e teste de arrancamento em 100% dos pontos. É o que separa um sistema certificado de uma improvisação que coloca a vida do trabalhador em risco.
Engenheiro civil responsável com ART do CREA-SP em cada projeto
Olhais de fabricação própria em INOX 316 (AISI 316) com ensaio de tração em laboratório de referência (Falcão Bauer)
Teste de arrancamento em 100% dos pontos (a 1,5x a carga de projeto)
Equipe certificada em NR-6, NR-18 e NR-35, com Seguro Obra e Seguro de Vida
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
Atendimento direto em SP capital e Grande SP; outras regiões mediante cotação.
Principais capitais atendidas
Demais cidades mediante consulta.
Sistema de ancoragem predial com olhais Hook em INOX 316, instalação por engenheiro com ART, teste de arrancamento de 100% dos pontos e laudo conforme NBR 16325-1, NR-18 e NR-35.
