Ancoragem predial: o guia completo (NBR 16325, tipos, pontos e custo)

1. O que é ancoragem predial?

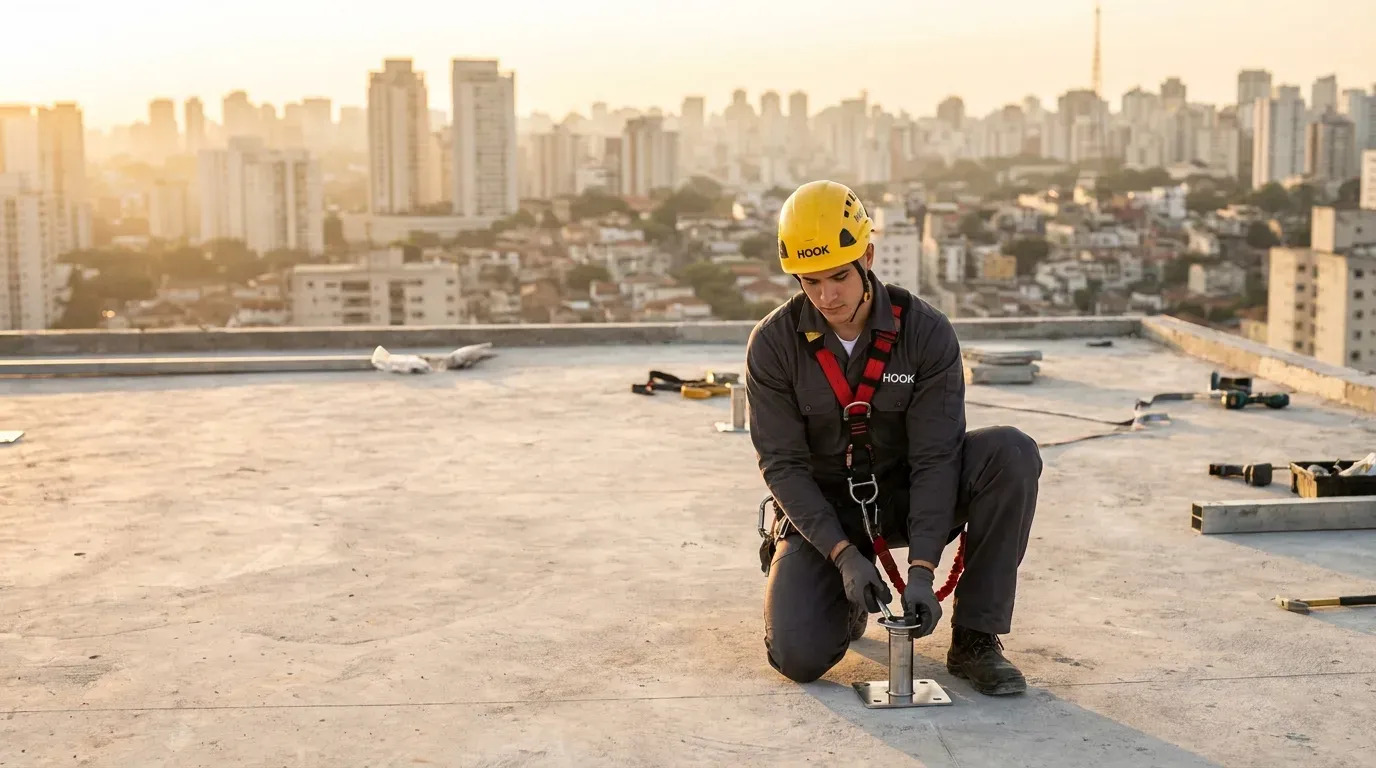

Ancoragem predial é o conjunto de pontos fixos instalados em fachadas, coberturas, lajes técnicas e áreas elevadas de uma edificação, onde o trabalhador conecta o mosquetão do seu sistema de proteção individual contra quedas durante o trabalho em altura. É o que torna possível — com segurança e dentro da lei — atividades rotineiras de manutenção predial: limpeza e pintura de fachada, troca de telhas, manutenção de calhas, acesso a caixas d'água, antenas, ar-condicionado e SPDA.

Cada ponto do sistema de ancoragem predial é projetado para suportar a carga aplicada de 1.500 kgf por usuário, conforme a NBR 16325-1. Não é um gancho qualquer: é um dispositivo dimensionado por engenheiro, instalado com fixação adequada ao substrato, testado individualmente e documentado com laudo e ART. O coração do sistema é o olhal de ancoragem, peça que recebe a conexão e transmite a carga à estrutura.

2. Quando a ancoragem predial é obrigatória?

A NR-35 (Norma Regulamentadora do Ministério do Trabalho) é categórica: qualquer atividade executada acima de 2 metros do nível inferior com risco de queda exige sistema certificado de proteção. A NR-18 estende a obrigação aos canteiros de obra. Na prática, isso alcança praticamente toda manutenção predial acima do primeiro andar.

As consequências de operar sem ancoragem certificada são concretas: empresas profissionais de manutenção recusam o serviço sem laudo recente; a fiscalização do Ministério do Trabalho pode interditar a obra; a seguradora nega cobertura; e o síndico, o construtor ou o administrador respondem civil, criminal e trabalhista em caso de acidente — culpa por omissão é jurisprudência consolidada.

3. A NBR 16325 e as normas técnicas

A norma central da ancoragem predial no Brasil é a ABNT NBR 16325, dividida em três partes que vale conhecer:

• NBR 16325-1 — Dispositivos de ancoragem (tipos A, B, D e E). Define os tipos de dispositivo, os ensaios obrigatórios (incluindo arrancamento), a carga aplicada e os critérios de identificação. É a base do dimensionamento de cada ponto.
• NBR 16325-2 — Sistemas de ancoragem com cabo flexível (linha de vida horizontal tipo C). Trata do cabo de aço de alta resistência, dos absorvedores de energia e do dimensionamento do conjunto. Detalhe na página de linha de vida horizontal.
• NBR 16325-3 — Inspeção e ensaio em campo. Define o regime de inspeção periódica e o ensaio de arrancamento dos pontos instalados. É a base da recertificação anual.

Junto da NBR 16325, aplicam-se a NR-35 (trabalho em altura), a NR-18 (construção), a NBR 6118 (estruturas de concreto, para análise do substrato) e a NBR 14643 (corrosividade atmosférica, que fundamenta a escolha do INOX 316). Em estrutura metálica, entra ainda a NBR 8800.

4. Tipos de dispositivos e sistemas de ancoragem

A NBR 16325 classifica os dispositivos de ancoragem por tipos (A, B, C, D e E) conforme a fixação e o uso — os tipos A, B, D e E na Parte 1 e o tipo C (linha flexível horizontal) na Parte 2. O diagrama abaixo resume os principais:

Na prática predial, a Hook executa o sistema em quatro configurações:

• Fixo (permanente) — pontos individuais ou linhas para uso contínuo, com inspeção anual. Padrão em condomínios e edifícios corporativos.
• Temporário (provisório) — instalado para uma obra e removido ao final; comum em construção e retrofit, com ART de instalação e de desmontagem.
• Horizontal — pontos isolados ou linha de vida horizontal flexível em cobertura/laje, permitindo deslocamento lateral protegido.
• Vertical — sistema paralelo a escadas marinheiro ou fachadas para subir e descer com trava-quedas (ver linha de vida vertical).

5. Quantos pontos de ancoragem são necessários?

Não existe número mágico de pontos de ancoragem por prédio. A quantidade e o posicionamento saem do projeto, em função do trajeto da equipe, da geometria da fachada e da cobertura, e dos equipamentos a manter. A lógica é simples: cada posição de trabalho em altura precisa de um ponto seguro ao alcance do talabarte, sem que o trabalhador fique exposto ao se deslocar.

Quando há deslocamento lateral contínuo (uma cobertura extensa, por exemplo), a solução é a linha de vida horizontal em vez de pontos isolados — o trabalhador anda protegido o tempo todo. Em fachada, predominam pontos puntiformes para limpeza e manutenção. O dimensionamento considera a carga aplicada de 1.500 kgf por usuário e a capacidade do substrato.

6. O olhal de ancoragem — o componente que sustenta a vida

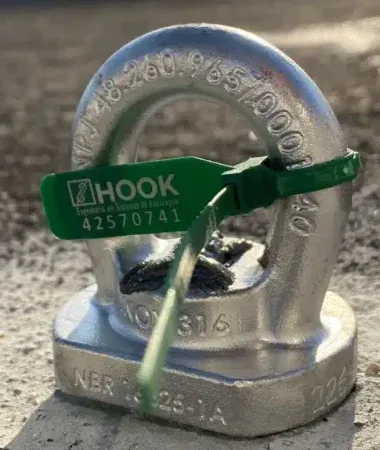

O olhal de ancoragem é a peça onde o trabalhador efetivamente conecta o mosquetão. É o componente que recebe toda a solicitação em caso de queda — e por isso a escolha do material e a fabricação importam tanto quanto o cálculo. A Hook fabrica seus próprios olhais em aço inox AISI 316, com soldagem TIG certificada e ensaio de tração de cada lote em laboratório de referência. Lote que não passa no ensaio não vai para a obra.

7. Por que o olhal deve ser em INOX 316 (e não aço comum ou 304)?

O olhal de ancoragem fica exposto à atmosfera — chuva, poluição urbana, maresia no litoral, agentes industriais. O aço inox AISI 316 tem molibdênio na liga, o que lhe dá resistência à corrosão classe C5 da NBR 14643 (a mais severa). Aço carbono e inox 304 (sem molibdênio) sofrem corrosão silenciosa, que reduz a seção transversal — e a capacidade — muito antes da próxima inspeção. Para um ponto que sustenta uma pessoa suspensa, o INOX 316 não é luxo: é o piso técnico.

8. Como é feita a instalação

A instalação de ancoragem predial bem-feita segue etapas coordenadas por engenheiro com ART:

1. Visita técnica e levantamento — áreas de manutenção, frequência, equipamentos; análise documental do projeto.
2. Projeto e dimensionamento — análise do substrato (concreto, alvenaria estrutural, metálica) e dimensionamento conforme NBR 16325-1 e NBR 6118.
3. Instalação certificada — perfuração, limpeza do furo, chumbador químico (com cura) ou mecânico, ou conexão soldada/parafusada em metálica.
4. Teste de arrancamento — ensaio de carga em cada ponto (ver seção 9).
5. Laudo, ART e etiquetagem — documentação conforme NBR 16325-1 e NR-35, etiqueta INOX gravada por ponto.

9. Teste de arrancamento e laudo

O teste de arrancamento (ou ensaio de carga / ensaio de arrancamento) é a prova física de que o ponto resiste. A NBR 16325-1 exige ensaio por amostragem; a Hook testa 100% dos pontos, aplicando 1,5× a carga de projeto (2.250 kgf) com instrumentação calibrada e registro fotográfico ponto a ponto. Cálculo teórico não comprova execução — só o ensaio no ponto instalado comprova. Pontos reprovados são refeitos antes do laudo final.

10. Inspeção periódica e recertificação

Um sistema certificado não é "para sempre". A NBR 16325-3 define a inspeção periódica — normalmente anual — conduzida por engenheiro habilitado, com novo ensaio dos pontos e atualização do laudo. Sem inspeção em dia, a certificação é suspensa após 12 meses, independentemente da idade do sistema. É o que mantém a cobertura do seguro e a defesa técnica do gestor válidas. Ver recertificação de ancoragem.

11. Quanto custa a ancoragem predial?

Não existe tabela de preço — e quem dá valor fechado sem ver o local está chutando. O orçamento depende de quatro variáveis principais:

• Número de pontos — quantos pontos o trajeto de manutenção exige.
• Altura e nº de pavimentos — afeta logística e acesso.
• Dificuldade de acesso — fachada cega, beiral, cobertura técnica, necessidade de acesso por corda.
• Tipo de substrato — concreto, alvenaria estrutural ou estrutura metálica mudam a fixação.

Na Hook, a vistoria preliminar e o orçamento são gratuitos em todo o Estado de São Paulo. E qualquer valor de ancoragem é fração mínima do custo de uma única ação trabalhista por acidente em altura sem o sistema.

12. Como escolher quem instala (checklist)

Antes de fechar com qualquer fornecedor de ancoragem predial, confira:

• ✅ Engenheiro responsável com ART do CREA por projeto — sem ART, o laudo não tem valor legal.
• ✅ Olhal em INOX 316 (AISI 316) — não aceite aço carbono nem inox 304 em ponto exposto.
• ✅ Teste de arrancamento dos pontos — idealmente 100%, não só amostragem.
• ✅ Laudo conforme NBR 16325 + plano de inspeção anual.
• ✅ Rastreabilidade — ensaio de lote do material e etiqueta gravada por ponto.
• ✅ Visita técnica antes do orçamento — quem dá preço sem ver o local não é confiável.

A Hook atende todos esses pontos — e ainda fabrica o próprio olhal em INOX 316, com ensaio de tração por lote, teste de arrancamento em 100% dos pontos e ART por projeto. Conheça o serviço completo de ancoragem predial.
