Pontos de ancoragem em vigas, terças, pilares e perfis metálicos — soldagem certificada AWS ou parafuso passante, com olhais Hook em INOX 316 e ART do CREA.
A ancoragem em estrutura metálica é o cenário recorrente em galpões logísticos, hangares, plantas industriais, estádios, passarelas, pontes e estruturas treliçadas. O substrato (perfil de aço carbono ou inoxidável, dimensionado conforme NBR 8800 ou NBR 14762) exige técnicas e materiais específicos — diferente da ancoragem em laje de concreto, onde a fixação é química/mecânica no concreto.
A Hook executa três técnicas em metálica: solda certificada AWS D1.1 (executada por soldador qualificado com ART específica de solda, quando aplicável), parafuso passante (com porca, contraporca, arruela de pressão — solução não-invasiva, reversível), e abraçadeira estrutural certificada (em perfis tubulares ou onde solda e parafuso não são viáveis).
Componentes Hook na estrutura metálica: olhais de fabricação própria em AISI 316 (resistência total a corrosão atmosférica industrial), ensaiados em Falcão Bauer, soldados com eletrodo inox compatível (em soldas) ou conectados via parafuso ASTM A325. Cada projeto inclui análise estrutural prévia do perfil (capacidade de suporte da carga de queda, que pode passar de 1500 kgf), teste de arrancamento em 100% dos pontos com instrumentação calibrada, ART do engenheiro civil (e do soldador quando aplicável), Seguro Obra e Seguro de Vida vinculado a cada profissional. Integra naturalmente com linha de vida em galpões (linha horizontal sobre cobertura industrial) e ancoragem predial (sistema completo).
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Fixação reversível em perfil metálico via parafuso ASTM A325 com porca, contraporca e arruela de pressão. Não invade a estrutura, ideal para retrofit em estruturas existentes. Olhal Hook INOX 316, teste de carga em 100% dos pontos.
Indicada para: Estrutura metálica em uso, retrofit, necessidade de reversibilidade futura.
Soldagem MIG/MAG ou eletrodo revestido por soldador qualificado com ART específica de solda. Eletrodo inox compatível com o perfil estrutural (aço carbono ou inox). Inspeção visual e ensaio não-destrutivo (líquido penetrante) por amostragem. Indicado em estruturas onde a permanência é definitiva.
Indicada para: Estrutura nova em obra, sistema definitivo, perfis onde parafuso passante não é viável.
Combinação de métodos com análise estrutural completa NBR 8800 / NBR 14762 — verificação de capacidade da viga/tesoura sob carga de queda (>1500 kgf por ponto), eventual reforço estrutural pontual antes da ancoragem. ART específica de reforço quando aplicável.
Indicada para: Galpões antigos, estruturas de baixa especificação, plantas industriais com sobrecarga já no limite.
Cada elemento da ancoragem metálica entra na obra certificado — olhal Hook fabricado internamente, perfil testado, conexão executada por profissional qualificado.

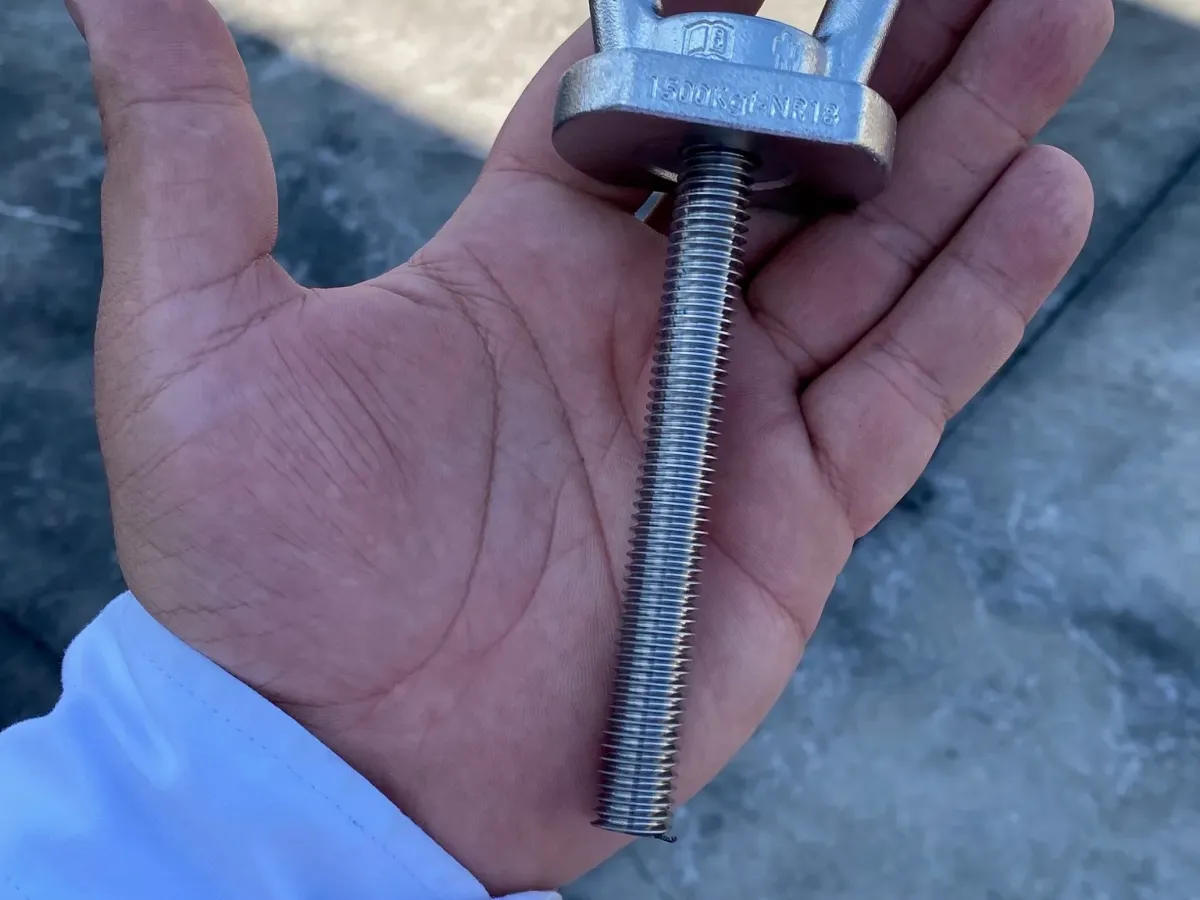

Olhais Hook em AISI 316
Fabricação própria com soldagem TIG certificada, ensaio Falcão Bauer
Eletrodo inox compatível para solda
Compatível com aço carbono e inox, certificado AWS
Parafusos ASTM A325
Alta resistência, com porca e contraporca, torque calibrado
Abraçadeiras estruturais certificadas
Para perfis tubulares ou onde solda/parafuso não são viáveis
Soldador qualificado com ART
Quando há solda, soldador com certificação válida e ART específica
Análise estrutural NBR 8800
Verificação da viga, terça ou tesoura para carga de queda
Ensaio não-destrutivo (LP)
Líquido penetrante por amostragem nas soldas — verifica integridade
Pintura de proteção da solda
Em estrutura de aço carbono, pintura específica preserva ponto de solda
Cinco etapas coordenadas por engenheiro civil com ART do CREA-SP, equipe certificada NR-6/NR-18/NR-35 e (quando há solda) soldador qualificado AWS D1.1 com ART específica.
Identificação dos perfis (I, H, U, tubular), tipo de aço, dimensões, condição (corrosão, pintura, integridade da solda original), análise documental do projeto estrutural quando disponível.
Cálculo conforme NBR 8800 ou NBR 14762 da capacidade do perfil sob carga de queda. Decisão entre solda, parafuso ou abraçadeira baseada na geometria, reversibilidade desejada e ambiente.
Em solda: limpeza completa do ponto (escovamento, lixamento, desengraxe), aplicação por soldador qualificado, inspeção visual e LP. Em parafuso: furação no perfil, torque calibrado, contraporca aplicada. Em abraçadeira: instalação com torque conforme manual.
Teste de carga em 100% dos pontos a 2250 kgf (1,5x carga de projeto). Em soldas, ensaio não-destrutivo (LP) por amostragem para detecção de microfissuras. Pontos não-conformes são refeitos.
Laudo técnico conforme NBR 16325-1 e NBR 8800, ART do engenheiro civil + ART do soldador (quando aplicável), pintura de proteção da solda em aço carbono, etiquetagem INOX gravada com capacidade e data.
Visita técnica e orçamento sem custo · resposta em até 48h.
Pacote técnico completo para fiscalização, auditoria SST industrial e seguradora.
Sistema de ancoragem instalado em estrutura metálica
ART do engenheiro civil registrada no CREA-SP
ART específica do soldador (quando aplicável)
Laudo técnico conforme NBR 16325-1 + NBR 8800/14762
Análise estrutural do perfil suporte
Relatório do teste de arrancamento (100%)
Relatório de ensaio não-destrutivo das soldas
Etiquetas INOX gravadas em cada ponto
Orçamento sob consulta. Visita preliminar gratuita.
Prazo típico: 5 a 15 dias úteis
Aplica-se ao uso do sistema instalado em estrutura metálica.
Critérios técnicos dos pontos de ancoragem individuais.
Análise estrutural do perfil metálico que recebe a ancoragem.
Aplicável a estruturas leves (terças, cobertura industrial).
Padrão internacional para soldagem estrutural. Soldador certificado AWS é referência técnica.
Aplicável durante a execução em canteiro de obra.
A Hook atua exclusivamente com engenheiro civil responsável, ART vinculada a cada projeto, olhais em INOX 316 de fabricação própria e teste de arrancamento em 100% dos pontos. É o que separa um sistema certificado de uma improvisação que coloca a vida do trabalhador em risco.
Engenheiro civil responsável com ART do CREA-SP em cada projeto
Olhais de fabricação própria em INOX 316 (AISI 316) com ensaio de tração em laboratório de referência (Falcão Bauer)
Teste de arrancamento em 100% dos pontos (a 1,5x a carga de projeto)
Equipe certificada em NR-6, NR-18 e NR-35, com Seguro Obra e Seguro de Vida
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
Atendimento direto em SP capital, Grande SP e hubs logísticos do interior. Outras regiões mediante cotação.
Principais capitais atendidas
Hubs logísticos e plantas industriais em qualquer região mediante consulta.
