Ponto de ancoragem obrigatório em casa de máquinas de elevador conforme NBR 16858. Dimensionamento por tipo de elevador, teste de arrancamento e ART do CREA-SP.

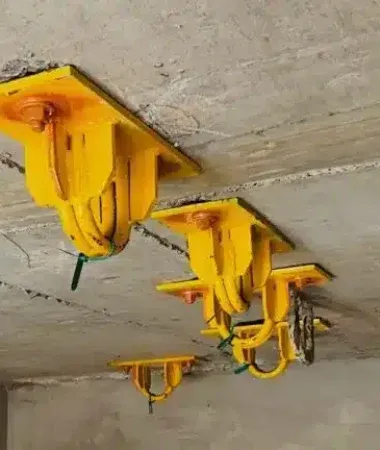

O gancho de elevador é um ponto de ancoragem específico, instalado no teto da casa de máquinas (ou no poço, em elevadores sem casa de máquinas), com a função técnica de elevar componentes do elevador em manutenção — motor, polia, cabos, cabinas. A obrigatoriedade vem da NBR 16858 (Elevadores de passageiros — Requisitos de segurança), que define dimensionamento, posicionamento e capacidade.
Não é detalhe arquitetônico — é exigência técnica para que o manutentor do elevador (Otis, ThyssenKrupp, Schindler, Atlas, Mitsubishi e demais empresas de manutenção) possa fazer o serviço com segurança. Sem gancho dimensionado, ou com gancho fora de certificação, o manutentor recusa o serviço ou cobra adicional pelo improviso — e em prédios pós-2018 muitas cidades exigem o gancho certificado como parte do habite-se.
A Hook fabrica internamente os olhais e ganchos em AISI 316 (ambiente da casa de máquinas frequentemente tem umidade e óleo, INOX 316 é o padrão técnico), com ensaio de tração de cada lote em Falcão Bauer. Dimensionamento conforme NBR 16858 considera o tipo de elevador (capacidade nominal, peso da cabina, peso dos contrapesos), com gancho dimensionado para suportar a maior carga prevista em manutenção (frequentemente acima de 1000 kgf por gancho). Teste de arrancamento em 100% dos pontos a 1,5x a carga de projeto e ART do engenheiro civil. Integra com ancoragem predial e linha de vida em escada marinheiro quando o acesso à casa de máquinas é via escada.
Aproveite a visita. Quando a equipe Hook já está no prédio para instalar ou certificar o gancho, é comum o condomínio aproveitar a mesma visita para regularizar o sistema de ancoragem predial da fachada e a linha de vida da cobertura — o orçamento integrado unifica a documentação, com ARTs e laudos no mesmo ciclo de inspeção anual.
Solicite uma análise técnica preliminar sem custo.
A NBR 16747:2020 define três níveis de inspeção predial, aplicáveis conforme o porte, a complexidade e o objetivo do laudo.
Elevador residencial ou comercial padrão (até 1.000 kg de capacidade nominal), gancho dimensionado conforme NBR 16858 com base no maior peso de manutenção previsto. Olhal Hook AISI 316 em chumbador químico ou solda em estrutura metálica.
Indicada para: Condomínios residenciais e comerciais médios, elevadores padrão de mercado.
Elevadores comerciais grandes, de cargas (1.000-2.000 kg) ou de serviço — gancho dimensionado para cargas elevadas (>1500 kgf), análise estrutural detalhada da laje da casa de máquinas, possível reforço estrutural prévio.
Indicada para: Edifícios corporativos, hospitais, hotéis, shopping centers, indústrias com elevadores de carga.
Elevadores sem casa de máquinas (MRL — moderno) onde o gancho é instalado no poço com técnica específica; ou casas de máquinas em locais especiais (área externa, fora do volume principal do edifício). Projeto técnico customizado, ART específica.
Indicada para: Edifícios novos com elevadores MRL, edifícios históricos com casa de máquinas externa, expansões.
Cada componente do gancho de elevador atende NBR 16858 + NBR 16325-1, com rastreabilidade total.
Gancho/olhal Hook em AISI 316
Fabricação própria, soldagem TIG certificada, ensaio Falcão Bauer
Chumbador químico certificado ETA
Padrão técnico (ETA — European Technical Approval) para fixação em laje de concreto da casa de máquinas, com laudo individual por lote
Solda AWS D1.1 (em estrutura metálica)
Quando a casa de máquinas tem viga metálica, fixação via soldagem certificada
Plaqueta de identificação
Capacidade do gancho, data de instalação, próxima inspeção
Análise estrutural NBR 6118 ou NBR 8800
Verificação da laje ou viga que recebe o gancho sob carga máxima

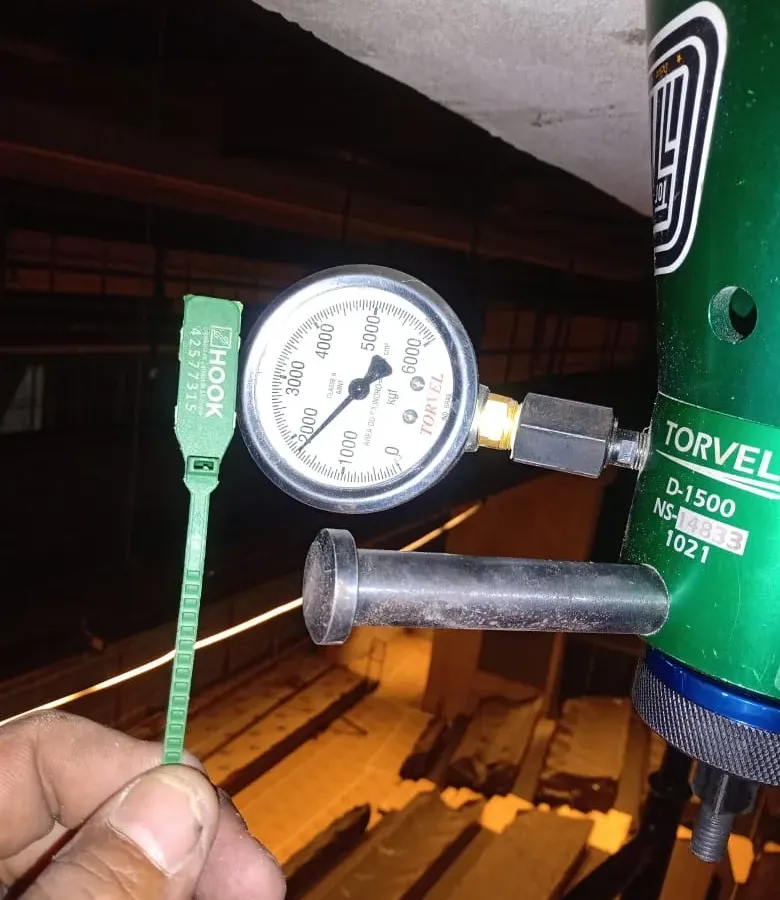

Dinamômetro hidráulico calibrado
Teste de arrancamento conforme NBR 16858, com dinamômetro calibrado RBC/INMETRO
Documentação técnica do elevador
Capacidade nominal, peso dos componentes, requisitos do fabricante do elevador
Manual de uso para empresa de manutenção
Documento técnico que orienta o manutentor sobre capacidade e uso correto
Cinco etapas coordenadas por engenheiro civil com ART do CREA-SP, com análise técnica integrada à documentação do elevador (capacidade, fabricante, peso de componentes).
Vistoria da casa de máquinas (ou poço em MRL), análise da estrutura (laje, viga), levantamento do tipo de elevador (capacidade, fabricante, peso da cabina e dos contrapesos), análise documental do projeto do elevador quando disponível.
Cálculo da carga máxima de manutenção (peso do motor, polia, cabos), dimensionamento do gancho para essa carga + fator de segurança da norma, posicionamento exato sobre o eixo do elevador (alinhamento crítico para a operação de elevação).
Furação na laje (em ancoragem química com chumbador certificado ETA) ou solda em viga metálica (com soldador qualificado AWS), instalação do gancho/olhal em INOX 316. Sinalização provisória durante a cura química.

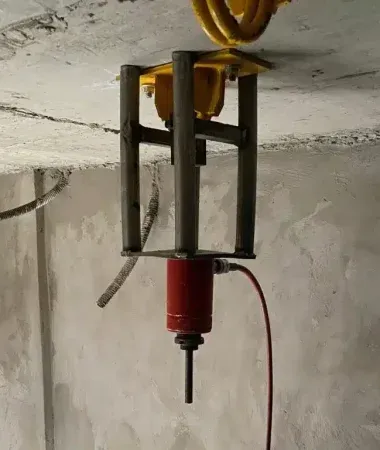

Ensaio com dinamômetro calibrado a 1,5x a carga de projeto. Registro fotográfico do procedimento e do resultado. Pontos não-conformes são refeitos (raro com química bem aplicada).
Plaqueta INOX gravada com capacidade, data, próxima inspeção. Manual técnico entregue ao síndico ou administradora, com cópia para a empresa de manutenção do elevador. ART do engenheiro civil registrada no CREA-SP.
Visita técnica e orçamento sem custo · resposta em até 48h.
Pacote técnico para apresentação à manutenção do elevador, fiscalização da prefeitura e seguradora.
Gancho instalado e certificado conforme NBR 16858
ART do engenheiro responsável registrada no CREA-SP
Laudo técnico de comissionamento
Memorial descritivo com dimensionamento e cargas
Relatório do teste de arrancamento
Plaqueta INOX com capacidade e datas
Manual de uso para empresa de manutenção do elevador
Plano de inspeção periódica anual
Orçamento sob consulta. Visita preliminar gratuita.
Prazo típico: 3 a 8 dias úteis
Norma central que define a obrigatoriedade, dimensionamento e capacidade do gancho na casa de máquinas.
Critérios técnicos do ponto de ancoragem (que é o que o gancho é, tecnicamente).
Aplica-se ao uso operacional do gancho na manutenção do elevador.
Aplicável a equipamentos (elevadores, motores) e à manutenção segura desses.
Base legal das NRs vigentes.
A Hook atua exclusivamente com engenheiro civil responsável, ART vinculada a cada projeto, olhais em INOX 316 de fabricação própria e teste de arrancamento em 100% dos pontos. É o que separa um sistema certificado de uma improvisação que coloca a vida do trabalhador em risco.
Engenheiro civil responsável com ART do CREA-SP em cada projeto
Olhais de fabricação própria em INOX 316 (AISI 316) com ensaio de tração em laboratório de referência (Falcão Bauer)
Teste de arrancamento em 100% dos pontos (a 1,5x a carga de projeto)
Equipe certificada em NR-6, NR-18 e NR-35, com Seguro Obra e Seguro de Vida
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
Atendimento direto em SP capital e Grande SP; outras regiões mediante cotação. Atendimento integrado com administradoras de condomínio e empresas de manutenção de elevador.
