Piralete: suporte vertical que eleva a linha de vida acima da cobertura, com base fixada à estrutura, tubo de aço e olhal de topo em INOX 316L. Projeto, ART, laudo e teste de arrancamento.

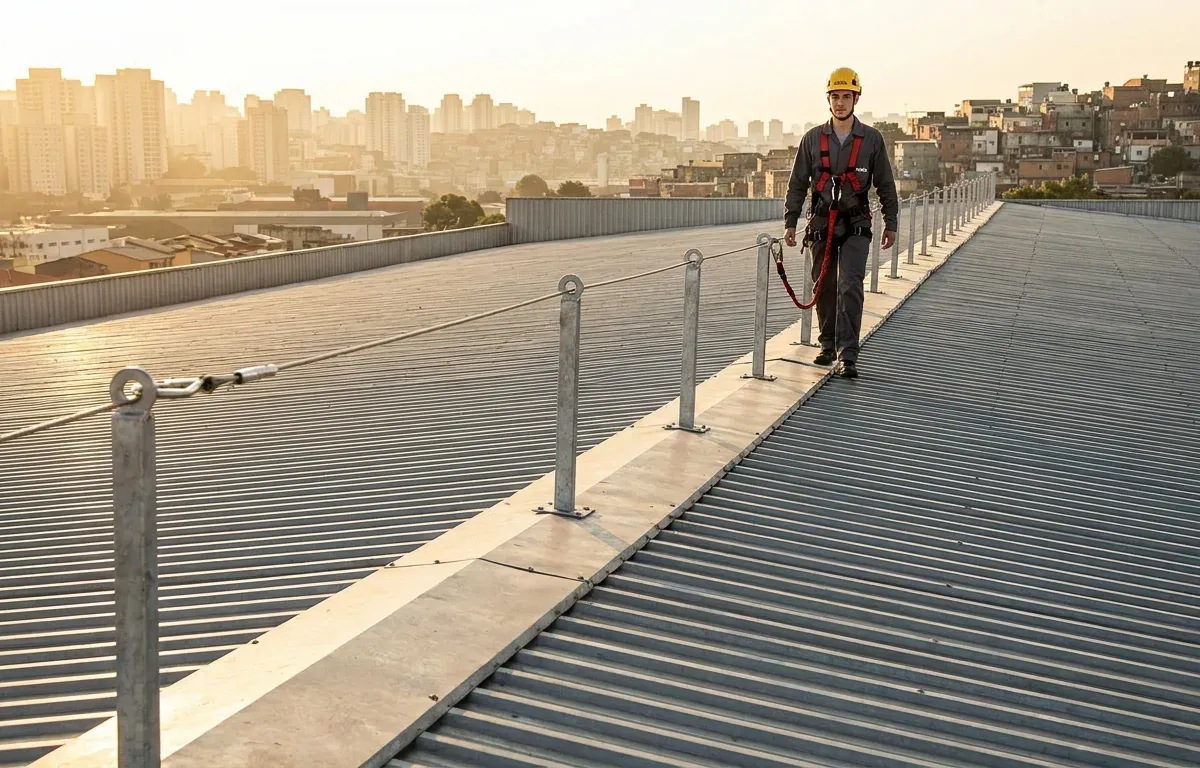

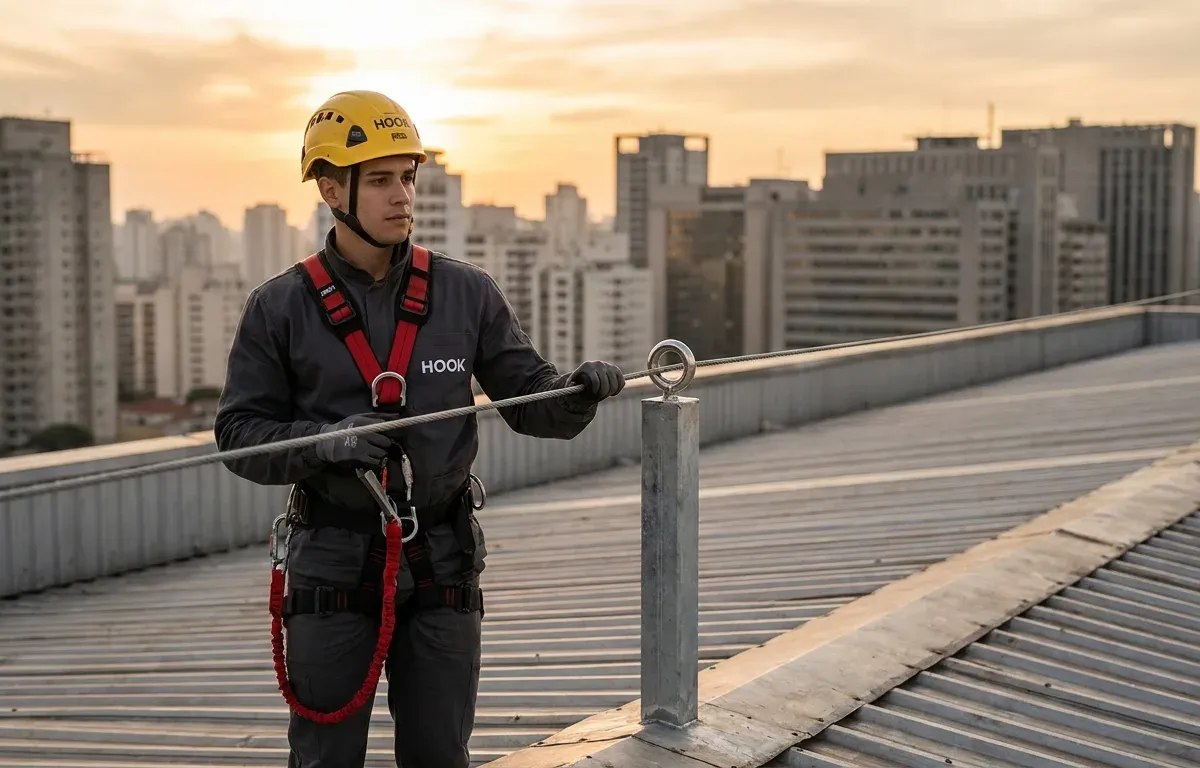

O piralete é o suporte vertical que eleva a linha de vida acima do plano da cobertura — um poste de aço fixado à estrutura, com um olhal de ancoragem em INOX 316L no topo, por onde passa ou se apoia o cabo de aço do sistema. Em vez de o cabo correr rente à telha ou à laje (onde o trabalhador tropeça nele, onde a geometria de queda é ruim e onde o cabo encosta em obstáculos), o piralete para linha de vida sobe o cabo a uma altura de trabalho definida em projeto, melhorando a ergonomia do deslocamento e a distância de queda livre.
Não é um acessório improvisado: o piralete recebe, através do cabo, a carga dinâmica de uma queda e a transmite para a estrutura. Por isso ele é dimensionado, fabricado e testado como parte do sistema de linha de vida, com ART do CREA-SP e teste de arrancamento em 100% das bases instaladas — nunca por amostragem.

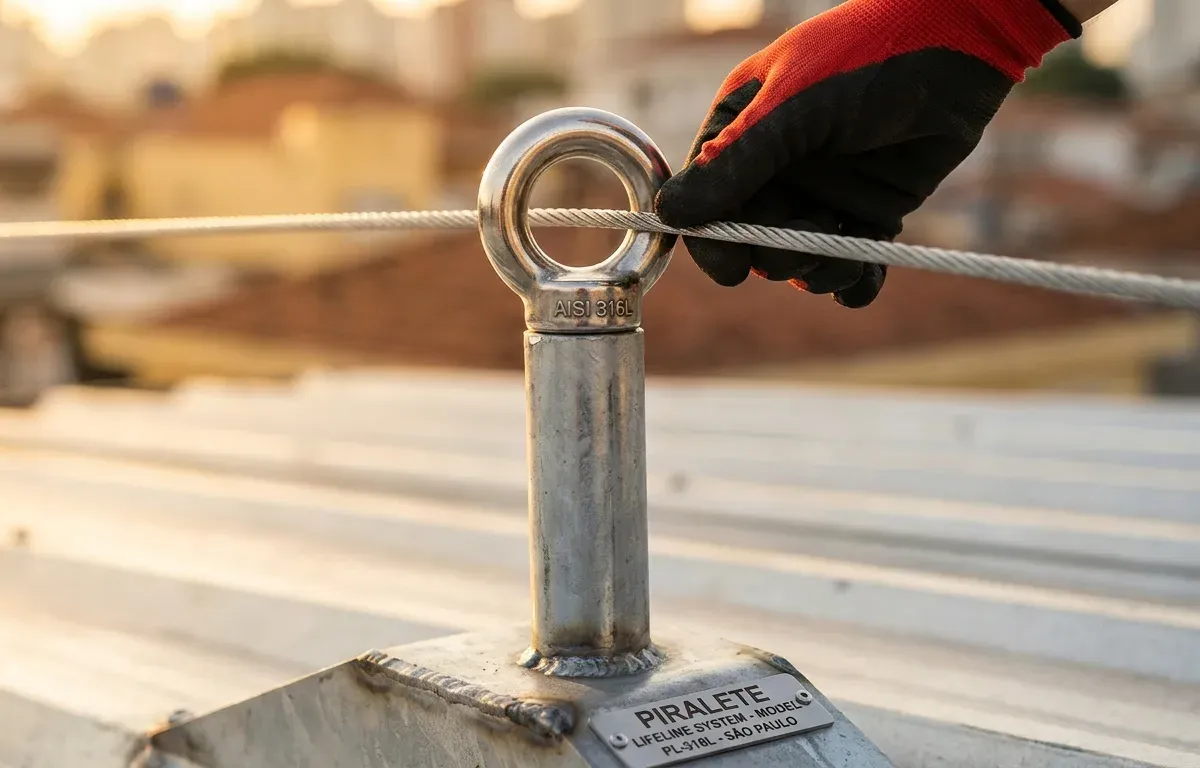

Anatomia do piralete. São três elementos: a base, soldada à estrutura metálica (conforme NBR 8800) ou chumbada com químico à laje/concreto (NBR 6118); o tubo vertical em aço, na altura definida pelo projeto; e o topo com olhal de ancoragem em aço inox AISI 316L (INOX 316L), que é a peça de conexão por onde o cabo passa, vira ou termina. O olhal segue o mesmo padrão dos nossos olhais de ancoragem de fabricação própria: inox 316L, dimensionado para a carga aplicada de 1.500 kgf por ponto conforme a NBR 16325-1.
Onde o piralete é usado. Em coberturas metálicas e telhados (linha de vida para telhado), onde o cabo precisa vencer cumeeiras e obstáculos; em lajes técnicas com equipamentos; e como poste intermediário, de canto e terminal de uma linha de vida horizontal. O espaçamento entre piraletes e a altura de cada um saem do cálculo do sistema — não há medida "padrão de catálogo".
O piralete é dimensionado em três partes — da fixação na estrutura ao olhal que recebe o cabo. Cada base é testada por arrancamento depois de instalada.
Flange soldada à estrutura metálica (NBR 8800) ou chumbada com químico à laje de concreto (NBR 6118). É ela que transmite a carga à estrutura.
Perfil tubular de aço na altura definida em projeto, que eleva o cabo acima do plano de trabalho e melhora a geometria de queda.
Olhal de ancoragem em aço inox AISI 316L para a carga aplicada de 1.500 kgf, por onde o cabo passa, vira (canto) ou termina.
Nº do ponto, posição no projeto, carga e data — rastreabilidade da base e do olhal.
Solicite uma análise técnica preliminar sem custo.
O piralete é especificado conforme a posição que ocupa na linha de vida. A Hook fabrica e instala todas as variantes com olhal de topo em INOX 316L.
Primeiro e último suporte do trajeto, dimensionado para receber a ancoragem de extremidade e a tração do cabo. Trabalha junto com o esticador/absorvedor do sistema. Detalhe em linha de vida horizontal.
Indicada para: Início e fim de cada trecho de linha de vida.
Suporte ao longo do trajeto que mantém o cabo elevado e no alinhamento, com espaçamento definido em projeto. Permite que o trabalhador atravesse o ponto sem desconectar.
Indicada para: Percursos longos em cobertura, laje ou galpão.
Suporte que conduz o cabo na mudança de direção do trajeto, absorvendo a componente lateral da carga. Dimensionado para o esforço extra do desvio.
Indicada para: Mudanças de direção do percurso sobre a cobertura.
O piralete é parte do sistema, não a linha de vida inteira. Ele é o suporte vertical; o sistema completo inclui o cabo, os terminais, o absorvedor de energia e o projeto de cálculo. O cabo de aço da linha de vida é de aço de alta resistência — não é inox (o que é inox AISI 316L é o olhal de topo do piralete). Abaixo, os elementos que especificamos junto com o piralete:
Piralete Hook (base + tubo + olhal INOX 316L)
Suporte vertical fabricado para a altura e a posição definidas no projeto, com olhal de topo em inox 316L
Cabo de aço de alta resistência
Cabo do sistema de linha de vida, certificado — aço de alta resistência (não é inox)
Absorvedor de energia
Elemento que limita a carga transmitida à estrutura no caso de queda
Chumbador químico com laudo
Para bases em laje/concreto: resina certificada (ETA) com laudo de lote
Conexão soldada em estrutura metálica
Solda certificada (ART do soldador) conforme NBR 8800 para bases em metálica
Etiqueta de identificação por ponto
Nº do ponto, posição, carga e data, com plano de inspeção
Cada piralete passa por um ciclo do projeto ao laudo, coordenado por engenheiro com ART do CREA-SP. É esse ciclo — e o teste de arrancamento de 100% das bases — que separa um piralete certificado de um poste soldado sem comprovação.
Levantamento da cobertura, definição do trajeto, da altura e do espaçamento dos piraletes e da carga de cada base conforme NBR 16325 e a estrutura existente (NBR 8800 / NBR 6118).
Produção do suporte em aço na altura de projeto, com soldagem certificada e topo recebendo o olhal de ancoragem em INOX 316L de fabricação própria (ensaio de tração por lote em laboratório credenciado).
Base soldada à estrutura metálica (solda certificada, NBR 8800) ou chumbada com químico à laje de concreto, com tempo de cura controlado e sinalização durante a instalação.
Passagem do cabo de aço de alta resistência pelos olhais, instalação dos terminais, do esticador e do absorvedor de energia, com a tração de projeto.

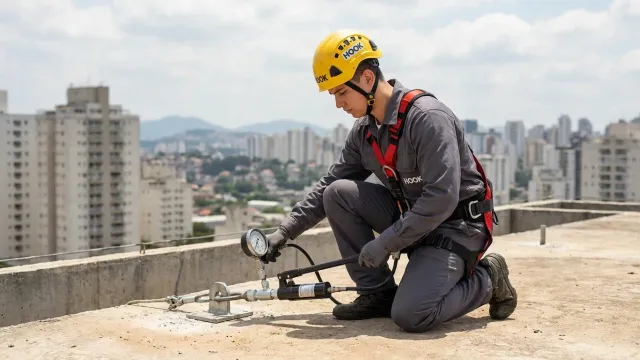

Ensaio de arrancamento em cada base instalada com instrumentação calibrada, aplicando a carga de prova, com registro fotográfico ponto a ponto. Base reprovada é refeita antes do laudo.
Etiqueta de identificação por ponto, laudo conforme NBR 16325 com posição e resultados, e ART registrada no CREA-SP entregue ao cliente, com plano de inspeção anual.
Visita técnica e orçamento sem custo · resposta em até 48h.
Cada piralete entregue tem rastreabilidade do projeto ao teste — da base testada ao olhal de topo ensaiado por lote.
Piralete em aço instalado e certificado, com olhal de topo em INOX 316L
Projeto da linha de vida com posição e altura de cada piralete
Relatório do teste de arrancamento das bases (100%)
Relatório de ensaio de tração do lote dos olhais (laboratório credenciado)
Etiqueta de identificação por ponto
Laudo técnico conforme NBR 16325
ART registrada no CREA-SP
Plano de inspeção periódica anual
Define os tipos de dispositivo de ancoragem, os ensaios obrigatórios e a carga aplicada do ponto ao qual o olhal de topo do piralete se conecta.
Trata das ancoragens de classe C (linhas de ancoragem flexíveis horizontais), das quais o piralete é o suporte vertical.

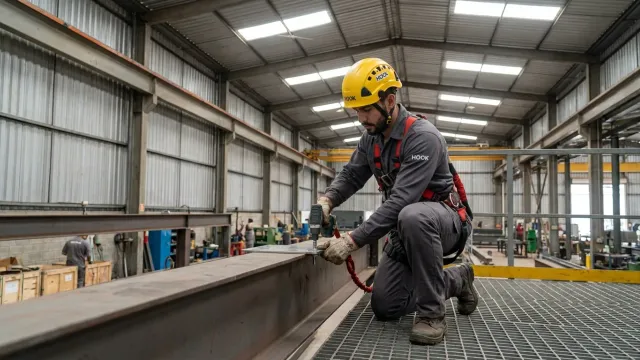

Base técnica para a solda e a conexão da base do piralete à estrutura metálica da cobertura.
Exige sistema de ancoragem certificado para atividade acima de 2 m com risco de queda — a linha de vida apoiada nos piraletes atende a esse requisito.
Estende a obrigação de pontos e sistemas de ancoragem certificados aos canteiros de obra.
A Hook atua exclusivamente com engenheiro civil responsável, ART vinculada a cada projeto, olhais em INOX 316 de fabricação própria e teste de arrancamento em 100% dos pontos. É o que separa um sistema certificado de uma improvisação que coloca a vida do trabalhador em risco.
Engenheiro civil responsável com ART do CREA-SP em cada projeto
Olhais de fabricação própria em INOX 316 (AISI 316) com ensaio de tração em laboratório de referência (Falcão Bauer)
Teste de arrancamento em 100% dos pontos (a 1,5x a carga de projeto)
Equipe certificada em NR-6, NR-18 e NR-35, com Seguro Obra e Seguro de Vida
Visita técnica preliminar gratuita. Cotação detalhada em até 48h.
