Tipos de ancoragem: os dispositivos A, B, C, D e E da NBR 16325

Quando se fala em dispositivo de ancoragem, a referência técnica no Brasil é a NBR 16325, que classifica os dispositivos em tipos — A, B, C, D e E — conforme a forma de fixação e o uso. Entender essa classificação ajuda síndico e gestor a saber exatamente o que está sendo instalado.

Os tipos da NBR 16325

Tipo A — dispositivo fixo com ponto de ancoragem estrutural (ex.: olhal chumbado em concreto). Tipo B — dispositivo provisório/portátil. Tipo D — trilho rígido. Tipo E — ancoragem por peso morto (deadweight), sem fixação estrutural. O Tipo C (cabo flexível horizontal — a linha de vida) é tratado na NBR 16325-2.

Como isso se traduz no prédio

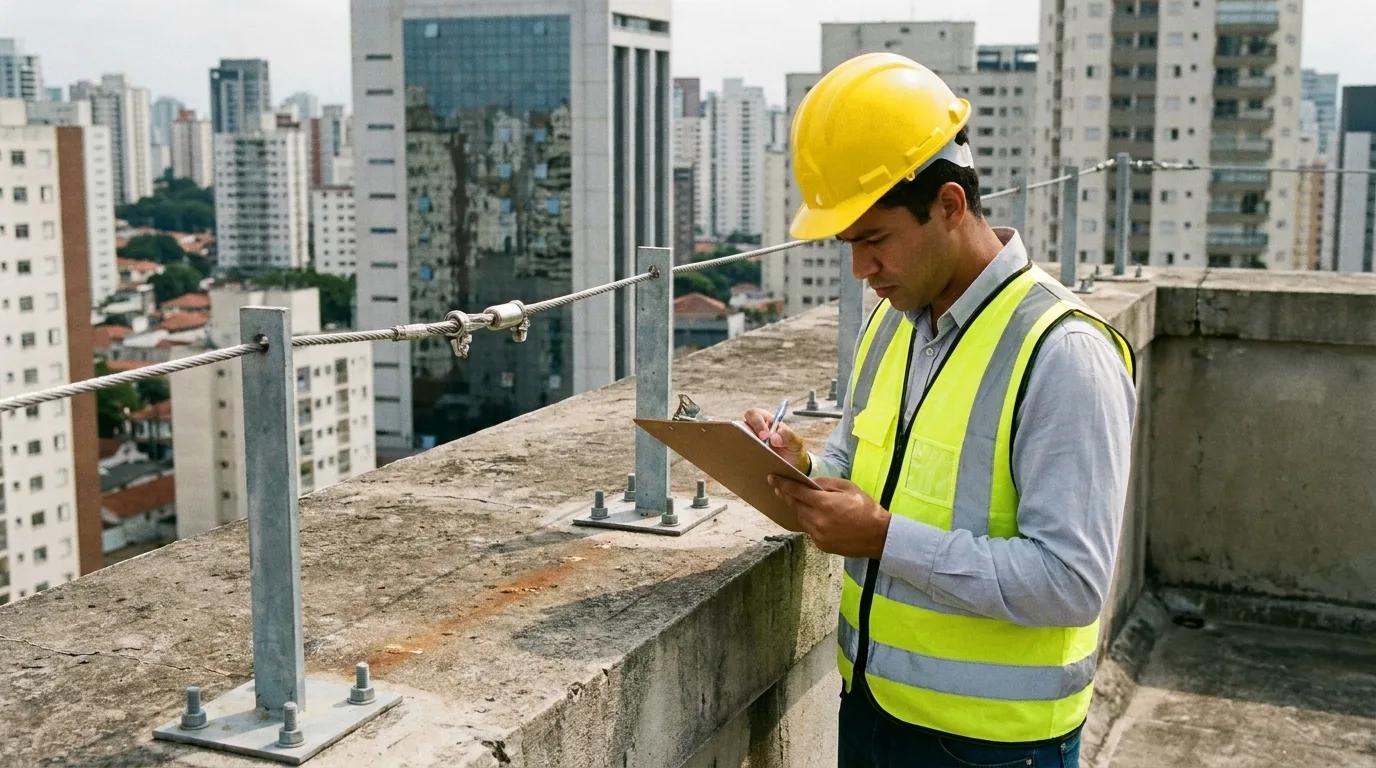

Na ancoragem predial, os mais comuns são o Tipo A (pontos fixos em fachada, laje ou cobertura, com olhal em INOX 316) e o Tipo C (linha de vida horizontal para deslocamento). A escolha depende do trajeto da equipe e da estrutura disponível — e é definida no projeto pelo engenheiro.

O que todos têm em comum

Independentemente do tipo, todo dispositivo de ancoragem precisa ser dimensionado para a carga aplicada (1.500 kgf por usuário), testado por arrancamento, identificado com etiqueta e documentado com laudo e ART. O tipo muda a fixação; a exigência de certificação, não.

Qual é o seu caso

Pontos isolados ou linha de vida? Concreto, alvenaria estrutural ou metálica? A definição correta vem da visita técnica. Veja o sistema de ancoragem predial completo ou o guia de ancoragem predial, e fale com nossa engenharia.

Perguntas frequentes

Quais são os tipos de dispositivo de ancoragem da NBR 16325?

A norma classifica em Tipo A (fixo estrutural), Tipo B (provisório/portátil), Tipo C (cabo flexível horizontal — a linha de vida, tratada na NBR 16325-2), Tipo D (trilho rígido) e Tipo E (peso morto/deadweight).

Qual tipo de ancoragem é mais usado em prédios?

Os mais comuns são o Tipo A (pontos fixos em fachada, laje ou cobertura, com olhal em INOX 316) e o Tipo C (linha de vida horizontal para deslocamento). A definição é feita no projeto pelo engenheiro.

O que todos os tipos de ancoragem têm em comum?

Todos precisam ser dimensionados para a carga aplicada de 1.500 kgf por usuário, testados por arrancamento, identificados com etiqueta e documentados com laudo e ART.

Como sei qual tipo de ancoragem o meu prédio precisa?

Depende do trajeto da equipe e da estrutura disponível (concreto, alvenaria estrutural ou metálica). A definição correta vem de uma visita técnica com avaliação de engenharia.
