Teste de Arrancamento: O Detalhe Técnico que Decide se Sua Ancoragem é Real ou Fictícia
Você pode instalar o melhor olhal de ancoragem do mercado, inox 316, certificado, com o engenheiro mais renomado assinando o projeto. Se a fixação no substrato (concreto, viga metálica, alvenaria estrutural) não foi testada, esse ponto não é ancoragem certificada — é um chumbador bonito esperando o pior dia da carreira de alguém.
O teste de arrancamento é o ensaio que valida, na prática, que a fixação suporta a carga de projeto. Sem ele, todo o resto do sistema vira ficção técnica. Neste post a gente explica como o teste é feito, por que ele é exigido por norma, e o que diferencia uma execução séria de uma simbólica.
O que é o teste de arrancamento (em linguagem direta)

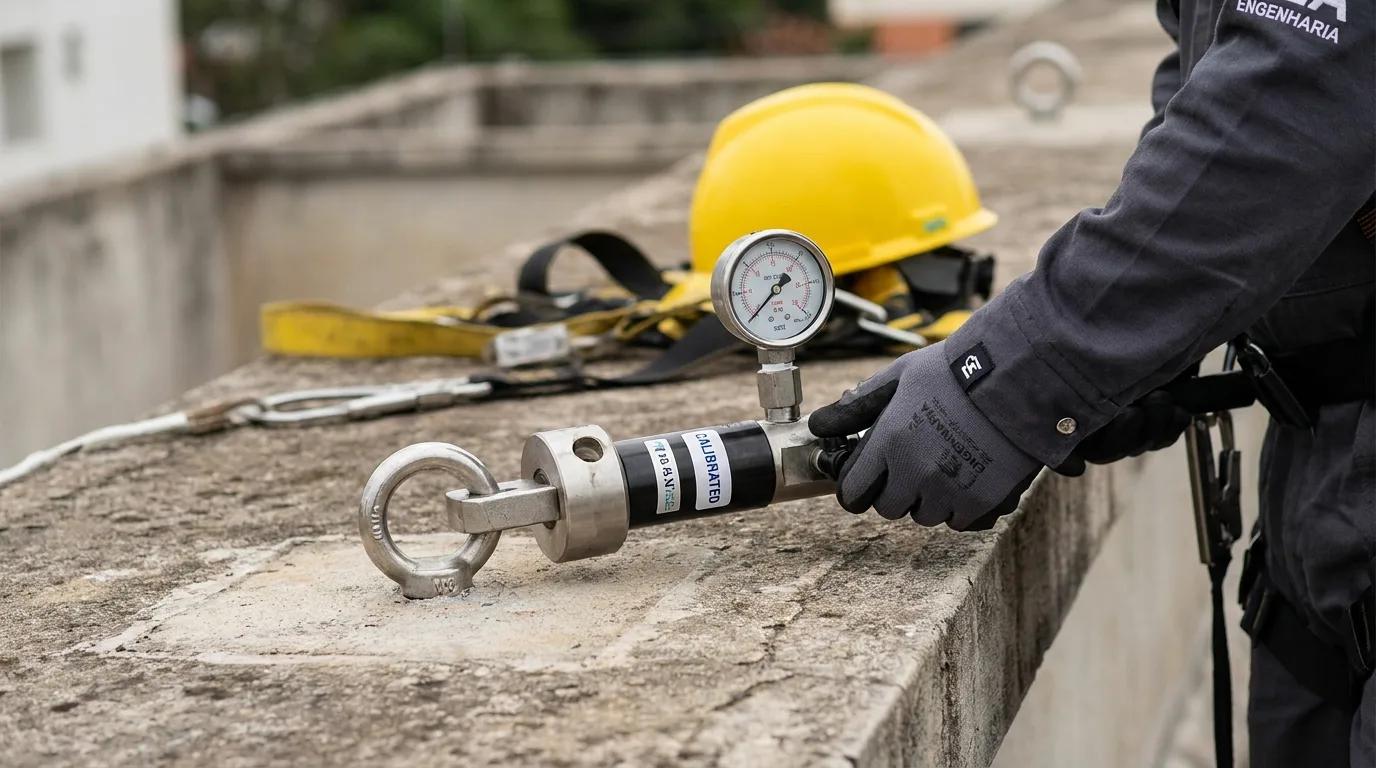

Tecnicamente: é um ensaio de tração axial aplicado ao ponto de ancoragem já instalado, simulando o esforço que ele sofreria em caso de queda. O equipamento — um cilindro hidráulico calibrado, conhecido como "macaco de arrancamento" ou "tração calibrada" — aplica força crescente no olhal e mede a deformação até a carga de prova.
A carga de prova é definida no projeto pelo engenheiro responsável e depende do tipo de sistema:
- Pontos de ancoragem individuais conforme NBR 16325-1: tipicamente carga de prova entre 6 e 12 kN, dependendo da classificação do ponto
- Pontos de linha de vida horizontal (NBR 16325-2): cargas maiores, geralmente entre 12 e 22 kN
- Ancoragens estruturais especiais: dimensionamento específico por projeto
Se o ponto suporta a carga de prova sem deformação permanente nem extração visível do chumbador, ele passa. Se cede, é descartado, refeito em outra posição e testado de novo.
Por que o teste existe (a física por trás)
A resistência de uma ancoragem depende de três variáveis acopladas, todas com incerteza embutida:
- O chumbador em si — fabricante, modelo, ancoragem química ou mecânica, diâmetro
- O substrato — concreto, mas qual fck? E na prática, é o fck do projeto ou o que de fato endureceu? Tem ferragem perto? Tem fissura na região?
- A execução — furo no diâmetro certo? Limpo? Resina injetada corretamente? Tempo de cura respeitado?
O cálculo de projeto trabalha com valores nominais. A obra trabalha com valores reais. O teste de arrancamento é o que comprova que o real bateu com o nominal. Sem ele, você confia em três suposições simultaneamente — e a probabilidade de pelo menos uma falhar é maior do que o aceitável quando vida humana depende disso.
100% dos pontos ou amostragem?
Essa é uma das maiores diferenças entre prestadores no mercado. A NBR 16325-1 prevê teste de todos os pontos instalados — não amostragem.
Alguns prestadores testam 10%, 20% dos pontos e emitem laudo cobrindo o conjunto. Isso é tecnicamente questionável: as variáveis (substrato, execução pontual) variam de ponto a ponto, e amostragem só funciona estatisticamente se as variáveis fossem homogêneas — o que em obra não acontece. Uma trinca local, uma ferragem inesperada, uma resina mal aplicada num único ponto, e a amostragem deixa passar.
A nossa equipe testa 100% dos pontos. Em mais de 50 mil testes executados, descartamos ~2-3% dos pontos no primeiro teste por carga insuficiente. Esses são exatamente os pontos que, sem o teste, falhariam em emergência.
Como o teste é executado, passo a passo
Pra dar transparência ao processo, esse é o passo a passo padrão Hook:
- Conferência do projeto e listagem dos pontos instalados, com identificação por ID
- Equipamento calibrado — macaco hidráulico com certificado de calibração vigente (RBC/INMETRO)
- Acoplamento ao olhal com peça de tração adequada (não improvisar com cabo, tem que ser dispositivo de transferência de carga)
- Aplicação de carga crescente até a carga de prova definida em projeto
- Tempo de manutenção da carga conforme norma (segundos definidos)
- Inspeção visual após descarga — verificar se há deformação, fissuração no substrato, deslocamento do chumbador
- Registro — número do ponto, carga aplicada, resultado, fotografias
- Ponto reprovado: marcação como descartado, novo furo em posição alternativa, nova instalação e novo teste
No fim do processo, a planilha de testes vai pro laudo técnico final, que acompanha a ART do engenheiro responsável.
O que o cliente recebe ao final
Quando a Hook executa ancoragem com teste de arrancamento, o pacote documental entregue é:
- ART (Anotação de Responsabilidade Técnica) registrada no CREA
- Laudo técnico com:
- Memorial descritivo do sistema
- Lista de pontos com coordenadas e identificação
- Planilha de testes (carga de projeto, carga aplicada, resultado de cada ponto)
- Fotografias de execução
- Declaração de conformidade NBR 16325
- Manual de uso e inspeção periódica — a equipe do cliente entende como usar e o que inspecionar antes de cada uso
- Certificados de calibração dos equipamentos usados no teste
Esse pacote é o que o fiscal do MTE pede em vistoria, o que o auditor de seguradora exige, e o que o gestor predial precisa ter na gaveta caso aconteça um acidente.
Quando o teste precisa ser refeito
Ancoragem testada e laudada não é eterna. A NBR 16325 recomenda inspeção periódica:
- Inspeção visual antes de cada uso (responsabilidade do usuário)
- Inspeção técnica anual — vistoria por profissional habilitado
- Reteste de arrancamento em casos de:
- Sinistro/queda registrada no ponto
- Reforma estrutural na região
- Sinais de oxidação, fissuração, deformação
- Vencimento do período definido em projeto (geralmente 10 anos como referência, varia por tipo)
Manter um programa de inspeção é parte da conformidade NR-35 — não basta instalar e esquecer.
Conclusão prática
O teste de arrancamento é o que diferencia ancoragem certificada de fixação decorativa. Olhal sem teste é como cinto de segurança não testado em colisão: você só descobre o problema na hora errada.
Se você tem dúvida sobre o sistema de ancoragem do seu prédio — se ele foi testado, quando, se a documentação existe — solicite uma vistoria de revalidação com a Hook. Em obras antigas, é comum encontrar pontos instalados sem nenhum teste registrado. Quando isso aparece, o caminho é testar, validar o que passa e refazer o que reprova.
A conformidade não é mística. É uma planilha de testes assinada por um engenheiro responsável.
