SPDA: Como Saber se o Sistema do Meu Prédio Está Operante
A maioria dos prédios brasileiros tem algum sistema de proteção contra descargas atmosféricas — o popular "para-raios". O problema é que ter SPDA instalado não é o mesmo que ter SPDA funcionando. Sistemas mal projetados, mal instalados, ou sem manutenção há anos passam impressão visual de proteção e na hora do raio... não protegem.
Este post mostra os sinais práticos que um síndico, gestor predial ou facilities pode observar sem ser engenheiro pra desconfiar do estado do SPDA — e o que a NBR 5419 exige formalmente.
O que é SPDA e o que ele faz (de verdade)
SPDA = Sistema de Proteção contra Descargas Atmosféricas.
Não impede o raio de cair. Não atrai o raio (mito comum). O que ele faz: se o raio cai na região da estrutura, o SPDA oferece o caminho de menor resistência elétrica até o solo, dissipando a energia da descarga de forma controlada — protegendo a estrutura, os ocupantes e os equipamentos elétricos do prédio.
Tem 3 componentes principais:
- Captores: hastes verticais (Franklin) ou cabos (Faraday) no topo da estrutura, que recebem a descarga
- Condutores de descida: cabos que conduzem a corrente do captor até o solo, geralmente pelas laterais do prédio
- Sistema de aterramento: malha ou hastes enterradas no solo que dissipam a corrente no terra
Pra funcionar, os três componentes precisam estar íntegros e conectados. Falha em qualquer um deixa o sistema inoperante.
A NBR 5419 — o que ela exige
A norma técnica brasileira de SPDA é a NBR 5419, com 4 partes:
- NBR 5419-1: princípios gerais
- NBR 5419-2: análise de risco
- NBR 5419-3: danos físicos (estruturas e perigo à vida)
- NBR 5419-4: sistemas elétricos e eletrônicos internos
Pontos práticos que ela exige:
Análise de risco obrigatória Antes de projetar SPDA, a NBR 5419-2 exige análise de risco específica do prédio considerando localização, tipo de estrutura, uso, ocupação, valor do conteúdo. Resultado dessa análise diz se o prédio precisa de SPDA e qual a classe de proteção (I, II, III ou IV — classe I é a mais robusta, pra prédios de alto risco).
Manutenção periódica obrigatória A NBR 5419-3 estabelece inspeções periódicas:
- Visual: anual
- Completa: a cada 1-4 anos (depende da classe do SPDA)
- Após qualquer descarga atmosférica registrada na região
Documentação Todo SPDA deve ter:
- Projeto executivo com ART do engenheiro
- Laudo de instalação com medição de resistência de aterramento
- Memorial descritivo
- Plano de inspeção e manutenção
8 sinais visuais de que o SPDA precisa de atenção
Você não precisa ser engenheiro pra desconfiar. Observe:
1. Captor visivelmente oxidado, dobrado ou ausente Captor é a haste/cabo no topo do prédio. Se você consegue ver oxidação avançada (laranja, descamando), dobra, ou ele simplesmente desapareceu, sistema comprometido.
2. Cabo de descida quebrado, solto, ou cortado O cabo desce pela fachada (na maioria dos prédios antigos) ou por dentro de estrutura (em prédios novos). Se vê emendas amadoras (fita isolante, abraçadeiras improvisadas), descontinuidade visível, ou pedaços faltando — problema.
3. Caixa de inspeção do aterramento sem manutenção há anos Toda descida termina numa caixa de inspeção (geralmente embutida no piso ou em parede de subsolo) com placa do aterramento. Se a caixa tá enferrujada, alagada, ou você simplesmente não consegue localizar, é sinal de SPDA esquecido.
4. Ausência total de placa de identificação A NBR exige placa identificadora do SPDA, com data de instalação, classe, responsável técnico, data da última inspeção. Se não tem placa nenhuma, é quase certo que não tem documentação técnica.
5. Antena de TV ou de telefonia improvisadas perto do captor Antenas instaladas após o SPDA, sem integração ao sistema, podem virar pontos de captação não controlados. Antena no topo do prédio que não está conectada ao SPDA é problema.
6. Reformas recentes que cortaram componentes Pintura de fachada, troca de janelas, reforma de cobertura — todas elas podem ter cortado ou danificado descidas do SPDA. Se houve reforma recente sem revisão do SPDA, alto risco.
7. Sistemas eletrônicos do prédio queimando com tempestade Equipamentos eletrônicos (elevador, telefonia, câmeras, modems do condomínio) queimando recorrentemente em períodos de raios é sinal de SPDA inoperante ou de mau equipotencialização (proteção interna conforme NBR 5419-4).
8. Idade do prédio + ausência de laudo recente Se o prédio tem mais de 10 anos e o último laudo do SPDA é mais antigo do que você consegue lembrar, vale inspeção.
O teste técnico — medição de resistência de aterramento

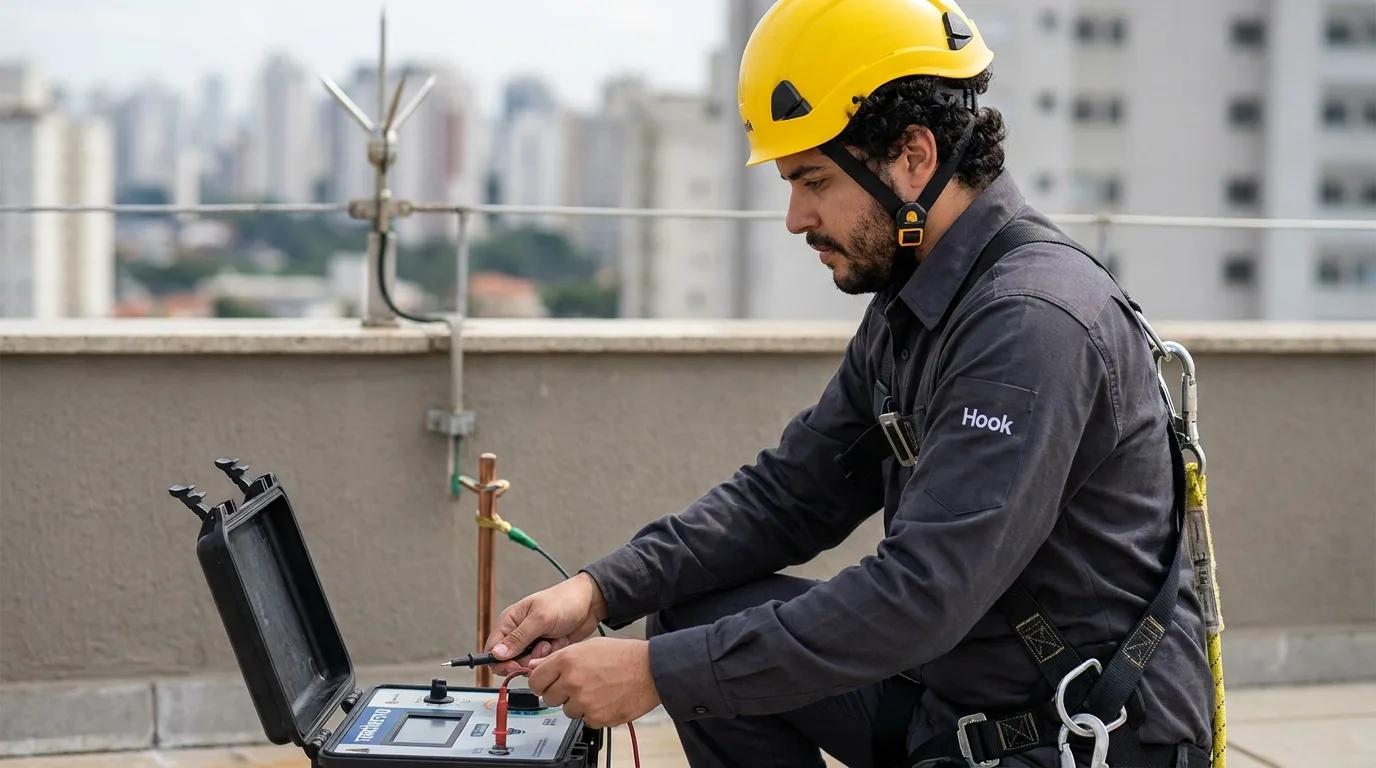

Sinais visuais ajudam, mas o teste definitivo de SPDA operante é a medição da resistência elétrica do aterramento. Faz-se com terrômetro (equipamento específico, calibrado), e a NBR 5419 estabelece:
- Resistência máxima de aterramento: ≤ 10 ohms em condições normais
Aterramento com resistência alta (digamos 50 ohms) dissipa muito mal a corrente do raio, podendo causar tensões de passo e toque perigosas perto do ponto de descarga, ou retornar parte da corrente pra estrutura interna do prédio.
O teste é simples de fazer (40-90 minutos por prédio), mas exige equipamento, técnico habilitado e laudo formal. É o principal entregável de uma inspeção SPDA.
O que o laudo de SPDA precisa ter
Quando você contrata inspeção, espere receber:
- Identificação do prédio e responsável técnico
- Memorial descritivo do SPDA encontrado (classe, número de captores, descidas, geometria)
- Mapeamento fotográfico de cada componente
- Medição de resistência de aterramento em cada caixa de inspeção
- Análise de continuidade elétrica das descidas
- Identificação de não-conformidades com classificação de gravidade
- Recomendações priorizadas de correção
- ART do engenheiro responsável
- Validade do laudo declarada (geralmente 1-3 anos, conforme classe)
Inspeção que entrega só vídeo, foto ou "estamos OK" sem números mensurados não é laudo técnico.
SPDA e ancoragem — por que conversam no telhado
Cobertura de prédio é o ponto onde dois sistemas críticos convivem: SPDA (captores + cabo de cobertura) e ancoragem antiqueda (olhais + linha de vida).
Tem armadilha técnica: fixações de ancoragem não podem comprometer o caminho elétrico do SPDA, e captores do SPDA não podem ser desviados por reforma de ancoragem. Vimos casos onde reforma de cobertura instalou ancoragens novas e cortou descida do SPDA — prédio ficou desprotegido por anos sem ninguém notar.
Quando a Hook executa intervenção em cobertura, mapeamos o SPDA existente antes de instalar qualquer ancoragem. Se necessário, fazemos integração entre os dois sistemas (ancoragens metálicas equipotencializadas, captores realinhados, plano de descida revisado).
Conclusão prática
SPDA é como freio de emergência: você só descobre se tá funcionando no momento em que precisa. Diferente do freio, dá pra testar antes — e a NBR 5419 obriga.
Se seu prédio tem mais de 5 anos e nenhum laudo recente, ou se você consegue identificar 2+ dos sinais visuais que listei, é hora de inspeção formal.
Solicitar avaliação técnica. Fazemos análise visual + medição de aterramento + laudo com ART, e quando necessário fazemos a intervenção corretiva. Atendimento em SP e demais estados.
